Les machines à micropieux, fonctionnement, critères de sélection et cas d’usage sur sols difficiles

Quelles machines à micropieux pour des sols difficiles et sites contraints ?

La croyance selon laquelle une petite foreuse suffit partout conduit à des impasses techniques. En sols hétérogènes avec remblais, sables lâches ou argiles molles, les machines à micropieux efficaces combinent gabarit compact et couple de rotation élevé, mât à grande course pour loger le tube à manchettes (TAM), et outillages variés (marteau fond de trou, tarière, tricône). Paramètre machine → mécanisme de forage → impact mesurable : un couple insuffisant génère du cintrage d’outil et des déviations ; résultat : dispersion de verticalité et baisse de capabilité process.

Sur chantiers urbains, l’accès impose des châssis de 2,0–2,4 m de haut avec mât repliable et circuits hydrauliques stables. L’aspiration performante limite les boues et sécurise les zones occupées. Les centrales d’injection couplées par bus de données garantissent l’enregistrement numérique pression/volume/débit, base d’une traçabilité opposable au contrôle. Votre cahier des charges intègre-t-il la hauteur libre, la contrainte de plancher et la puissance d’injection réelle à la manchette la plus profonde ?

Comment dimensionner la foreuse et l’outillage ?

Couple nominal, poussée sur tige et vitesse de rotation se définissent à partir de la stratigraphie et du diamètre visé (généralement 150–250 mm). En formations dures, le down-the-hole hammer réduit le temps de cycle mais exige un compresseur adapté. En sols instables, une rotation à la boue minimise les éboulements, alors que la tarière continue performe en argiles homogènes. L’insight utile : choisir la machine sur la base d’un essai en vraie grandeur plutôt qu’un tableau de brochure.

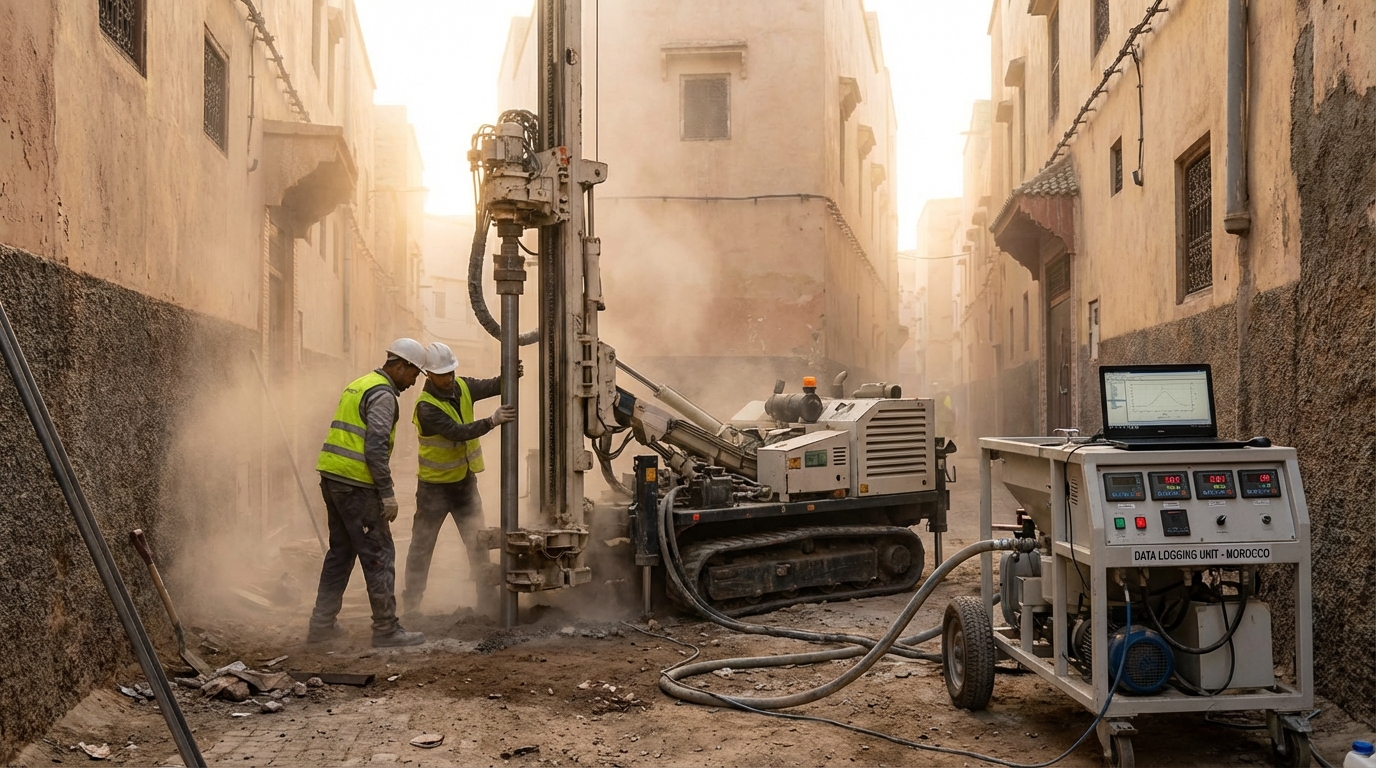

Avant de passer au procédé d’injection, une représentation visuelle du poste de forage aide à cadrer les attentes sur l’accessibilité et la sécurité.

Comment fonctionne l’injection IGU des micropieux type 3 ?

Le micropieu type 3 repose sur l’Injection Globale Unitaire (IGU) au travers d’un TAM segmenté par manchettes. Séquence type : forage 150–200 mm, mise en place du TAM, gaine de coulis pour isoler les horizons, descente de l’armature (tube acier ou cage), puis injections manchette par manchette en remontant. Pression d’injection typique : 20–60 bar selon la réponse du terrain, avec réinjections jusqu’au refus pression/volume.

Ce claquage contrôlé forme des bulbes de coulis qui densifient les sables et améliorent le frottement latéral en argiles. Résultat attendu : portances accrues et tassements amortis. À Casablanca, des séquences traversant 15 m de remblais et d’argiles molles ont atteint le substratum compact avec des capacités unitaires élevées par micropieu, confirmées par essais statiques. Avez-vous prévu au moins un pieu d’essai avec cycles de chargement et impédance acoustique ?

Quels paramètres surveiller pendant l’injection ?

Un triptyque gouverne la qualité : pression (pour mobiliser l’horizon), volume (pour créer le réseau de bulbes), débit (pour éviter la filtration). Les centrales d’injection automatisées avec débitmètres électromagnétiques et capteurs compensés en température sécurisent la reproductibilité. Sans ces enregistrements, la conformité à NF EN 14199 et à l’Eurocode 7 se discute mal face au contrôle externe.

Quels critères de sélection d’une machine à micropieux en site contraint ?

Avant le prix d’achat, le décideur gagne à comparer le coût total de possession (consommables, maintenance, énergie, formation). Paramètre machine → mécanisme économique → impact : un mât trop court impose des reprises et rallonge le lead time ; une pompe sous-dimensionnée multiplie les refus d’injection et le taux de rebut. Avez-vous calculé le TCO sur 5 ans ou seulement le prix d’entrée ?

Les critères ci-dessous se traduisent en indicateurs mesurables sur chantier. Testez-les sur une foreuse et une centrale d’injection candidates avant de signer.

Liste de vérification rapide à exécuter sur site témoin :

• Vérifier l’alignement et la verticalité au niveau électronique avant et après 10 forages consécutifs.
• Contrôler la stabilité de pression à ±5 bar sur trois manchesttes successives en sables lâches.
• Comparer le temps de cycle complet (forage + pose TAM + injection) sur deux machines concurrentes.

Quels cas d’usage pertinents en sols difficiles ?

Sur remblais urbains non contrôlés, l’IGU traite sélectivement les horizons : volumes optimisés en argiles compactes, densification renforcée en sables lâches. La gare LGV de Tanger illustre cette approche avec traversées marines complexes et injections différenciées par couche, limitant les quantités tout en atteignant la performance.

En contexte sismique, le frettage induit par les bulbes améliore la résistance au cisaillement cyclique. À l’hôpital de Nador, un ancrage profond et des armatures calibrées pour moments de tête ont visé la fonctionnalité post-événement. Sur patrimoine ancien, comme dans la médina de Meknès, des diamètres 150 mm, pressions modérées initiales et séquences de reprise ont stabilisé des maçonneries fragiles sans décohésion.

Pour tours de grande hauteur à Casablanca, le passage de 15 m de sols médiocres vers un substratum compact via type 3 a démontré la capacité à atteindre des charges unitaires élevées, confirmées par essais statiques. L’enseignement opérationnel : la sélectivité IGU transforme le risque géotechnique en paramètres pilotables.

Ces retours convergent : adapter la pression, le volume et l’ordre d’injection par horizon réduit les incertitudes et stabilise les délais.

Comment combiner micropieux avec tirants, béton projeté et injections de comblement ?

Les micropieux reprennent les efforts verticaux, les tirants d’ancrage pilotent horizontaux et moments, le béton projeté contrevente et protège les parements. En terrains décomprimés, des injections de comblement précèdent les pieux pour homogénéiser le support. Process intégré → mécanisme structurel → impact chantier : la coordination réduit les déformations et supprime des reprises, avec un lead time plus lisible.

Pour sécuriser l’ensemble, un plan de surveillance couple essais d’intégrité, contrôles dimensionnels et essais de chargement (au moins 2 % des pieux selon pratique locale). Les environnements marins imposent armatures galvanisées/inox, coulis anti-sulfates et enrobages majorés. Normativement, NF EN 14199, Eurocode 7 et RPS 2011 structurent le dimensionnement, avec coefficients ajustés à l’amélioration du sol par IGU attestée par essais.

Décision côté PME : si l’accès est sévère, prioriser châssis court, mât long, pompe HP et data logging ; si l’aléa sismique domine, majorer l’ancrage profond et instrumenter les essais. L’angle utile : valider chaque combinaison par une épreuve sur pieu test avant série.

Quelle différence opérationnelle entre micropieux type 2 et type 3 ?

Le type 2 injecte en une passe globale à pression modérée, sans sélectivité par horizon. Le type 3 utilise un tube à manchettes pour des injections répétitives et contrôlées (20–60 bar) par profondeur, générant des bulbes de coulis, une portance supérieure et des tassements réduits.

Comment choisir une foreuse pour un sous-sol bas ?

Viser une hauteur repliée ≤2,4 m, une course de mât suffisante pour poser le TAM sans reprises, et un couple élevé pour éviter la déviation. Exiger une démonstration terrain : vitesse de forage, tenue de verticalité et bruit/vibrations mesurés.

L’IGU convient-elle aux sables lâches ?

Oui. Les injections sélectives à la manchette densifient le squelette granulaire et cimentent localement le massif, offrant un gain notable de frottement latéral et une meilleure stabilité cyclique.

Quelles preuves de qualité fournir au contrôle ?

Fichiers d’injection pression–volume–débit horodatés, procès-verbaux de verticalité, essais d’intégrité par impédance, et essais de chargement sur pieux d’essai et de production selon pourcentage réglementaire.

Peut-on travailler en milieu marin ?

Oui, avec armatures galvanisées ou inox, coulis adjuvantés anti-sulfates et enrobages majorés. L’IGU crée en plus une interface protectrice sol–pieu. La durabilité se valide par essais et plan d’entretien.
