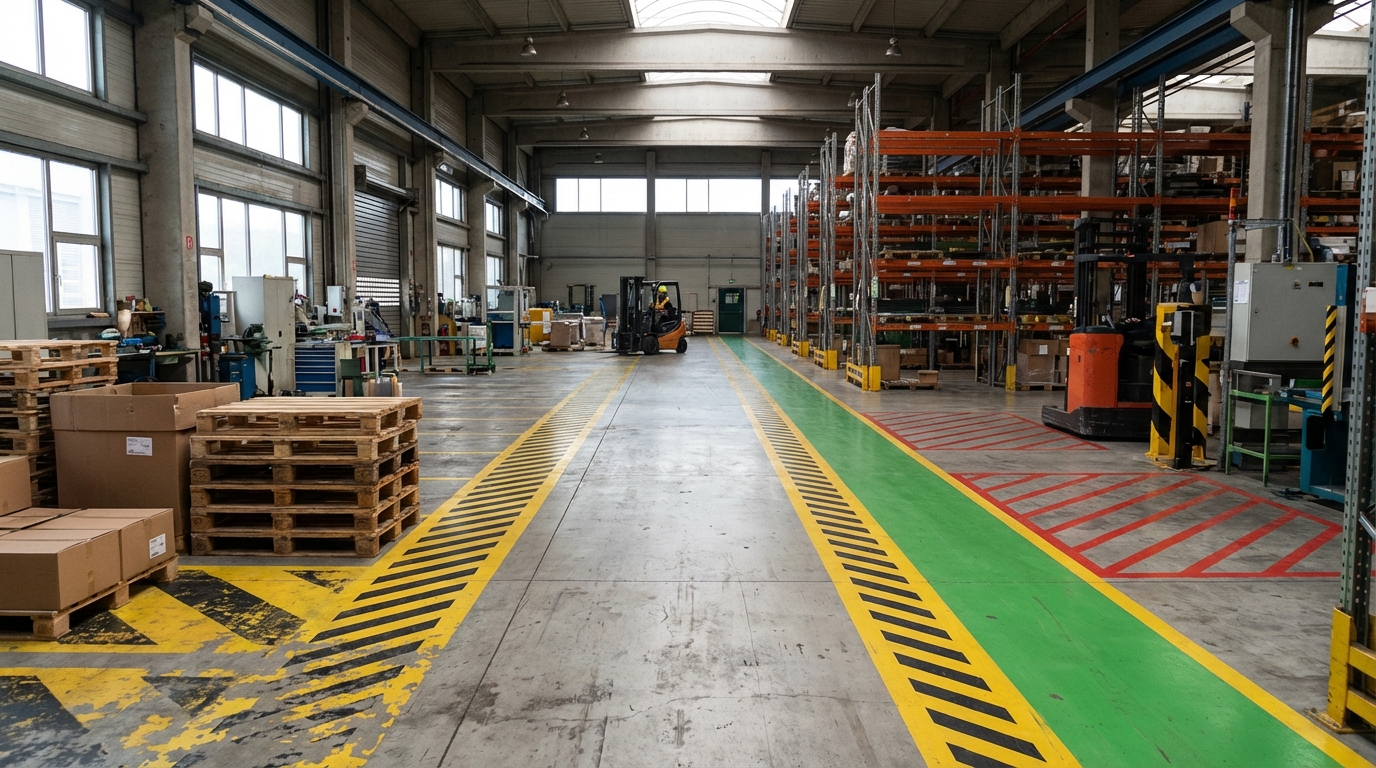

Marquage au sol en entrepôt : les normes à respecter et les erreurs qui engendrent des accidents

Peindre des lignes ne suffit pas. Un marquage au sol industriel n’a de valeur que s’il traduit fidèlement les flux, respecte les normes et supporte les contraintes mécaniques du site. Quand l’alignement entre signalétique et usage réel manque, les collisions, les chutes de hauteur au quai et les blocages de chariots se multiplient. La bonne approche consiste à relier chaque trait de peinture à un usage mesurable et à un texte réglementaire identifiable.

Marquage au sol en entrepôt : quelles normes s’appliquent réellement ?

Le périmètre privé d’un entrepôt relève du droit du travail et de la signalisation de sécurité. L’Arrêté du 4/11/1993 impose des marquages visibles pour les voies et les obstacles. Ses articles structurent l’usage : bandes inclinées à 45° jaune/noir ou rouge/blanc pour matérialiser un danger ou une interdiction ; voies de circulation clairement démarquées de la teinte du sol. La directive 92/58/CEE encadre l’ensemble de la signalisation au poste de travail, et la ISO 7010 normalise les pictogrammes.

La norme NF X08-003 offre un langage commun pour la signalétique au sol, tandis que l’article R.125-3-1 du Code de la construction impose les zébras devant les portes automatiques. En extérieur ouvert à la circulation publique, c’est le code de la route qui s’applique. Un même site peut donc combiner deux régimes, d’où l’importance d’un plan de jalonnement cohérent entre marquages et panneaux.

Couleur et contraste guident le geste : RAL 9016 pour marquage général, RAL 1023 pour l’alerte, RAL 3020 pour les interdictions, RAL 5017 pour les obligations, RAL 6024 pour l’information, RAL 2009 pour les zones chimiques, RAL 7045 pour masquer d’anciens tracés, RAL 9017 avec jaune pour zébras. Sans ce code, le sens se perd et l’opérateur compense par l’habitude, source d’accident. Question clef : vos repères sont-ils lisibles à la distance d’arrêt d’un chariot chargé ?

Quelles erreurs de marquage au sol provoquent des accidents ?

Erreur type numéro un : un contraste insuffisant entre la ligne et le béton teinté. Résultat : la voie piétonne disparaît sous l’éclairage rasant et les croisements se font à vue. Deuxième écueil : des voies trop étroites pour la largeur enveloppe d’un chariot avec charge débordante. Mécanisme : frottement sur rayonnage, oscillation de charge, chute potentielle. Troisième cas : l’absence de zébras jaune/noir devant une porte automatique, alors que l’aire de débattement est parcourue par des piétons.

L’entreprise fictive DeltaLog a vécu ce scénario : pictogrammes non conformes à la ISO 7010 et couleurs délavées. La maintenance considérait le marquage comme un « décor ». Après un audit, le taux de quasi-collisions a baissé dès la remise à niveau, sans changer la flotte d’engins. Le facteur déterminant : un balisage aligné sur les rayons de braquage réels et non sur un plan théorique.

Comment diagnostiquer un marquage source de risques ?

Procédez par observation à froid et à chaud. À froid : contrôlez la lisibilité à 5, 10 et 20 mètres, angle rasant et sol humide. À chaud : filmez deux cycles d’activité et relevez chaque écart de trajectoire. Posez des questions de vérification simples : la largeur de voie intègre-t-elle la charge la plus encombrante ? Les pictogrammes sont-ils tous au standard ISO 7010 ? Les bandes obliques à 45° protègent-elles chaque arête saillante et chaque zone de chute d’objet ?

Un point de contrôle final évite l’angle mort : l’entretien. Sans plan de retouche trimestriel, même la meilleure conception s’éteint. Inscrivez la maintenance du marquage au plan de surveillance HSE et associez-la à une ronde visuelle documentée.

Comment choisir matériaux et couleurs sans se tromper ?

Le choix du matériau découle du trafic et de la réversibilité souhaitée. La peinture polyuréthane résiste bien aux passages répétés et aux hydrocarbures. La résine époxy offre une haute adhérence et une excellente durabilité en intérieur sec. Les adhésifs industriels se posent vite et se retirent facilement lors d’un réaménagement. En extérieur, une résine à froid supporte mieux l’humidité et les variations thermiques. Cause technique : module élastique et ancrage chimique au support. Impact mesurable : moins de décollements et moins d’arrêts de ligne pour reprise.

Peinture, adhésif ou résine ?

Raisonnez par usage. Zones de picking réversibles : adhésif épais, antidérapant, colorimétrie RAL stable. Axes structurants et intersections : peinture polyuréthane ou époxy, avec billes de verre si besoin de rétro-réflexion. Quais et aires exposées aux intempéries : résine à froid haute visibilité. Avez-vous testé l’adhérence après dégraissage et ponçage léger ? Un support mal préparé multiplie les reprises et dégrade le coût à la pièce logistique.

Pour la colorimétrie, utilisez les RAL normés : RAL 9016 pour marquage général, RAL 1023 pour alertes, RAL 3020 pour interdictions, RAL 5017 pour obligations, RAL 6024 pour fléchage, RAL 2009 pour zones chimiques, RAL 7045 pour neutraliser l’ancien marquage, RAL 9017 avec jaune pour zébras d’alerte. Testez la visibilité sur sol humide avant généralisation.

Mise en conformité d’un entrepôt : quelles étapes suivre ?

Commencez par une cartographie des flux réelle. Tracez les trajectoires de chariots, piétons, maintenance, déchets. Ensuite, définissez les largeurs de voies à partir de la charge la plus encombrante et du rayon de braquage. Intégrez un plan de circulation écrit, lisible par tous, et matérialisez-le au sol plus par les contraintes de manœuvre que par la symétrie.

Ajoutez les pictogrammes normalisés ISO 7010 aux points de décision : traversées piétonnes, batteries, zones ATEX, postes chimiques. Réalisez un essai pilote sur une allée critique. Mesurez le nombre d’écarts de trajectoire et l’ergonomie des arrêts. Votre cahier des charges inclut-il l’entretien trimestriel et les tolérances d’abrasion ? Sans maintenance, la conformité se dégrade silencieusement.

Clôturez par un audit croisé HSE–exploitation. Vérifiez la conformité à l’Arrêté du 4/11/1993, à la directive 92/58/CEE et à la NF X08-003. Formalisez un plan de surveillance et un registre photo. Le jalon de réussite est simple : une séparation lisible des flux aux heures de pointe sans instruction verbale additionnelle.

Quelles métriques suivre pour prouver l’efficacité du marquage ?

Mesurez les quasi-accidents rapportés et corroborés par vidéo. Suivez les écarts de trajectoire (roues hors voie) sur un échantillon fixe d’allées. Chronométrez les temps de cycle sur parcours standards, avant et après marquage. Relevez la tenue dans le temps : zones à retoucher, micro-arrachements, pertes de contraste. Exploitez les constats d’audit pour qualifier les non-conformités récurrentes.

Traduisez chaque KPI en impact opérationnel : un marquage plus lisible diminue les freinages intempestifs, donc l’usure et les à-coups sur charge. Une séparation piétons/engins mieux matérialisée réduit l’exposition, ce qui se voit dans la baisse des signalements HSE. Votre plan intègre-t-il un seuil d’acceptation mesuré (ex. aucune retouche hors plan avant X semaines) ? Sans seuil, pas de pilotage. Point final : ce que l’on mesure se maintient.

Quelles questions poser avant d’acheter peinture et pictogrammes ?

Le support a-t-il été testé à l’adhérence après dégraissage ? La largeur de voie intègre-t-elle l’encombrement maximal ? La colorimétrie RAL contraste-t-elle avec l’état réel du sol ? Les pictos sont-ils tous référencés ISO 7010 ? Le plan de retouche est-il budgété et tracé au calendrier de maintenance ? Ces questions, posées avant commande, évitent des semaines perdues en reprises.

Quelles sont les couleurs RAL à utiliser en entrepôt ?

Blanc RAL 9016 pour le marquage général, jaune RAL 1023 pour les avertissements, rouge RAL 3020 pour les interdictions, bleu RAL 5017 pour les obligations, vert RAL 6024 pour les informations et directions, orange RAL 2009 pour le stockage chimique, gris RAL 7045 pour masquer d’anciens tracés, noir RAL 9017 associé au jaune pour les zébras de danger, notamment devant les portes automatiques.

Quelles normes encadrent le marquage au sol en entreprise ?

L’Arrêté du 4/11/1993, la directive 92/58/CEE pour la signalisation de sécurité, la norme NF X08-003 pour la signalétique et la norme ISO 7010 pour les pictogrammes. À l’extérieur ouvert à la circulation, le code de la route s’applique.

Peinture ou adhésif : comment décider ?

Choisissez selon trafic, environnement et réversibilité. Peinture polyuréthane ou époxy pour axes durables, adhésif industriel pour zones évolutives, résine à froid pour extérieurs. Testez l’adhérence et la visibilité sur sol humide avant déploiement.

Quelles erreurs causent le plus d’accidents ?

Contraste insuffisant des voies, largeurs inadaptées aux charges, absence de zébras devant portes automatiques, pictogrammes non ISO 7010, et absence de plan d’entretien conduisant à la disparition progressive des repères.

Quels indicateurs suivre après mise en conformité ?

Quasi-accidents, écarts de trajectoire, temps de cycle logistique, conformité d’audit et fréquence des retouches. L’objectif est une séparation des flux lisible sans instruction verbale additionnelle.
