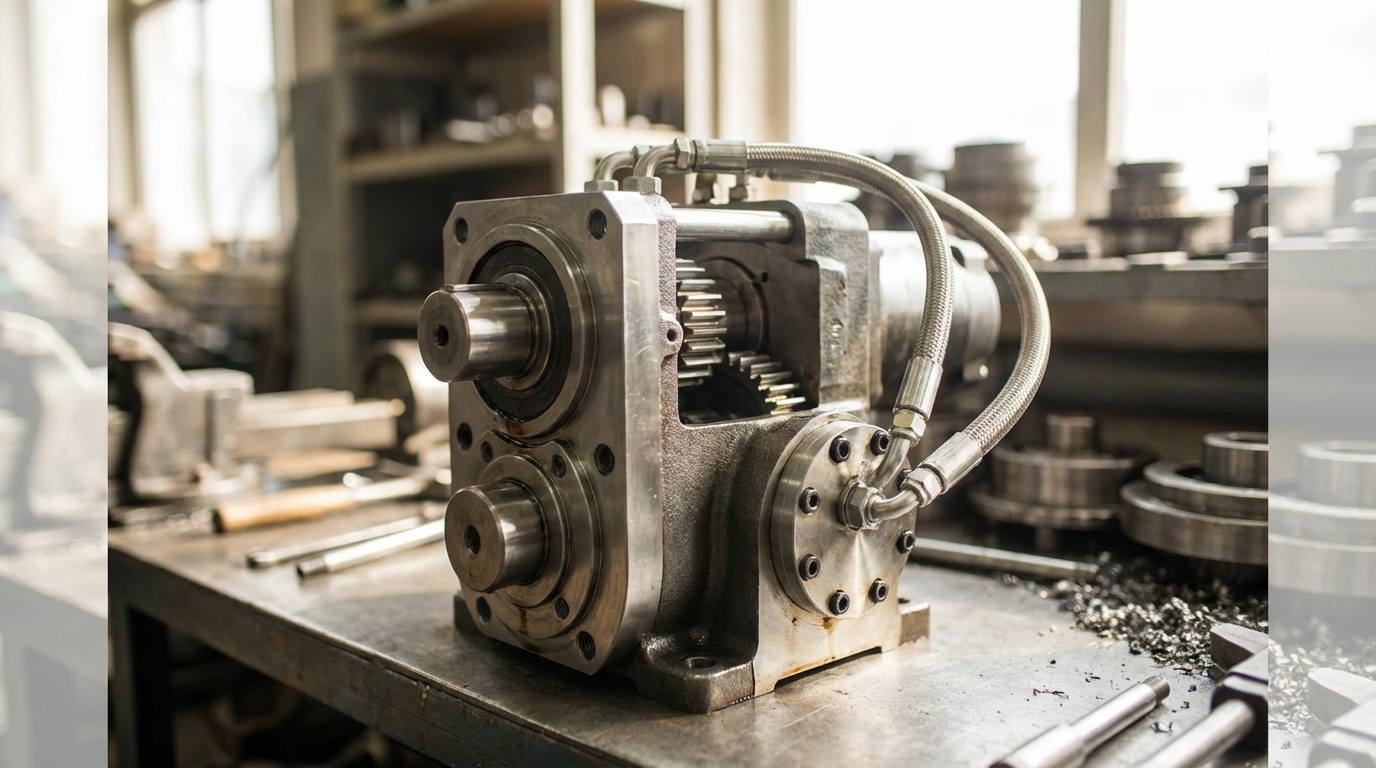

Le motoréducteur hydraulique, quand la puissance et la précision doivent occuper le même espace

Qu’est-ce qu’un motoréducteur hydraulique et quand surpasse-t-il l’électromécanique ?

Le mythe le plus répandu veut qu’un moteur électrique muni d’un réducteur planétaire fasse toujours mieux qu’un ensemble hydraulique. Cette affirmation tombe dès que la densité de puissance grimpe, que l’espace se resserre ou que le cycle impose des inversions rapides sous charge. Un motoréducteur hydraulique associe un moteur hydraulique (à engrenages, gerotor/orbital, palettes, ou pistons radiaux/axiaux) et un réducteur (souvent planétaire) dans un même corps. Le moteur transforme l’énergie de pression fournie par la pompe en énergie mécanique, le réducteur adapte le régime et multiplie le couple à l’arbre de sortie.

Dans un système hydraulique, la transmission s’appuie sur le principe de Pascal : la pression se distribue uniformément dans le fluide. Résultat : à puissance égale, l’ensemble reste compact, de faible inertie et capable de fournir un mouvement lent régulier. Les systèmes industriels exploitent cette propriété pour tenir une régulation continue avec des rapports de réglage étendus (classiquement 100:1, et jusqu’à 200:1 selon la chaîne). De quoi piloter précisément un tambour de treuil ou une vis d’alimentation sans à-coups, tout en encaissant des pointes de charge.

Les limites existent et doivent être posées d’emblée. La compressibilité du fluide et les fuites inévitables entre surfaces en mouvement introduisent des écarts entre consigne et réalité lorsque la précision géométrique exigée frise la tolérance de métrologie. Un filetage ou une denture à usiner à l’arbre exige souvent un entraînement électrique direct et rigide. Le chauffage d’huile perturbe la viscosité et donc les pertes, rendant la tenue dimensionnelle plus délicate à basse ou à très haute température. L’hygiène de l’huile est, elle, non négociable : des jeux faibles imposent une filtration adaptée et un plan anti-pollution cohérent.

Dans l’atelier de MecaNord, PME de 120 personnes, un palonnier de manutention devait pivoter sous 2 régimes : avance lente précise pour le positionnement, rotation plus rapide pour l’évacuation. L’espace disponible interdisait un servo volumineux ; l’équipe a basculé vers un motoréducteur hydraulique planétaire. La stabilité à basse vitesse a été tenue grâce à une valve de débit finement réglée et un accumulateur lissant les fluctuations. À la clé : un ensemble court, protégé, et un temps de cycle robuste face aux variations de charge.

Le choix du motoréducteur hydraulique se justifie donc quand le besoin conjugue couple élevé, robustesse aux chocs, réglage continu et compacité. Votre cahier des charges intègre-t-il réellement la tenue thermique de l’huile, la classe de propreté attendue et les pertes de charge de la ligne, ou raisonnez-vous encore sur la seule plaque signalétique du moteur ?

Comment dimensionner un motoréducteur hydraulique quand puissance et précision partagent le même volume ?

Le dimensionnement ne commence pas par le catalogue, mais par le cycle d’application. Force utile, vitesse cible, temps de maintien, inversions, ambiance thermique : tout doit être traduit en couple, régime, pression et débit à l’arbre du motoréducteur. Paramètre technique → mécanisme physique → impact process : c’est la chaîne logique à suivre. Une pression disponible plus élevée permet un moteur de plus faible cylindrée pour la même sortie, donc un ensemble plus compact ; à l’inverse, un débit faible limite la vitesse et impose un rapport de réduction plus modeste pour éviter les pertes mécaniques accrues.

Quelles étapes de calcul valider au banc avant de signer ?

Traduire la force en couple via le bras de levier effectif, regrouper frottements et pertes externes, puis définir la vitesse mini/maxi réaliste à l’outil. Le réducteur apporte la multiplcation de couple et encaisse les chocs ; le moteur hydraulique doit alors fournir le couple d’entrée corrigé des rendements : volumétrique (lié aux fuites internes), et mécanique (lié aux frottements). Le choix de la cylindrée découle du couple visé et de la pression de service. Le débit exigé se déduit de la vitesse souhaitée et de la cylindrée. Avez-vous mesuré la pression réellement disponible en charge, en tenant compte des pertes le long du trajet et des pertes locales aux restrictions ?

Deux règles empiriques issues des réseaux hydrauliques s’appliquent à la sélection du groupe motopompe : la pression nominale de la pompe dépasse la pression de travail maximale requise, typiquement avec une marge de sécurité, et le débit nominal couvre le pic requis augmenté d’un coefficient prudent pour les fuites. Sans ces marges, la vitesse chute et la stabilité s’effrite lorsque la charge grimpe ou que l’huile chauffe. Les variations de température modifient la viscosité, donc les pertes et la réponse transitoire. Tester au banc, huile froide puis chaude, reste la seule validation sérieuse : un essai de 30 minutes à basse vitesse continue dira plus qu’un graphique publicitaire.

Le plan de régulation fait aussi la différence. Une valve de débit pour les rampes, une valve de pression pour la protection couple, et une valve anti-retour pilotée pour la tenue en position sécurisent la précision sans sacrifier la réactivité. Les systèmes à cycles rapides gagnent à intégrer un accumulateur dimensionné pour amortir l’appel de débit lors des inversions. Avez-vous calculé le coût total de possession du groupe hydraulique, incluant filtres, refroidissement et maintenance, ou seulement le prix d’achat du motoréducteur ?

• Cycle : formaliser vitesses, couples, durées, inversions, tenue en position.
• Hydraulique : convertir en débit/pression, estimer pertes de charge et rendements.
• Réducteur : choisir le rapport pour placer le moteur dans sa zone efficace.
• Thermique : vérifier viscosité à froid/chaud et capacité de refroidissement.
• Contrôle : définir valves, capteurs, loi de rampe et sécurités.
• Validation : essais instrumentés basse/haute vitesse, huile froide/chaude, charge réelle.

Avant d’investir, faites tourner pendant une heure la charge la plus défavorable avec l’huile à température d’équilibre. La géométrie de mouvement obtenue vous dira exactement si la précision annoncée est tenable sur ligne.

Quels composants clés dictent la capabilité d’un motoréducteur hydraulique compact ?

Un motoréducteur hydraulique ne vit pas isolé : sa capabilité dépend de l’architecture du système hydraulique. La source d’énergie (pompe, moteur d’entraînement) transforme l’énergie mécanique en pression de fluide. Les actionneurs incluent le moteur hydraulique lui-même et le réducteur intégré. Les composants de commande — valves de pression, de débit, directionnelles — sculptent le flux, amortissent les transitoires et protègent l’ensemble. Les auxiliaires (réservoir, filtres, accumulateurs, capteurs, refroidisseurs) assurent stabilité et fiabilité. Sans une propreté d’huile contrôlée ni un échange thermique suffisant, le meilleur motoréducteur échoue.

L’ennemi discret s’appelle perte de pression. Elle se cumule sur les longueurs droites (frottements) et aux singularités (coudes, orifices). Une tuyauterie trop fine ou tortueuse étrangle le débit et aggrave les pointes de pression. Viennent ensuite les pertes de débit par fuites internes, inhérentes aux jeux fonctionnels. Leur effet est direct : vitesse inférieure à la consigne, échauffement, précision dégradée à bas régime. D’où la nécessité d’une pompe et d’un réservoir correctement dimensionnés, et d’un filtre qui maintient une classe de propreté adaptée au type de moteur choisi.

Le phénomène brutal est le choc hydraulique. Une fermeture sèche de valve, un arrêt d’axe sans rampe, et l’onde de pression dépasse allègrement la pression de service. À la clé : bruit, vibrations, déclenchements inopinés des organes de sécurité, voire détérioration de joints. La parade est connue : rampes de commutation, étranglements progressifs, combinaisons de valves électromagnétiques et de valves de débit pour temporiser les changements de vitesse. Votre séquence intègre-t-elle des temps de transition millisecondés, ou laisse-t-elle la colonne d’huile heurter l’arrêt comme un maillet ?

La cavitation s’invite quand la pression chute localement sous l’aspiration de pompe ou dans un étranglement. Des bulles se forment, puis implosent en zone haute pression, générant des impacts micro-localisés et une érosion dite érosion par cavitation. Bruit, vibration, surfaces piquées sur orifices et aubes s’installent, et la durée de vie fond. Les solutions passent par des lignes d’aspiration courtes et droites, des sections suffisantes, des rayons généreux, une hauteur de fluide correcte au réservoir, et des matériaux/états de surface choisis pour résister à ces sollicitations. Le tout complété par une stratégie de dégazage et une sélection d’huile compatible avec l’environnement.

Une architecture cohérente couple donc le bon type de moteur (engrenages pour la simplicité, orbital pour la basse vitesse régulière, pistons pour le rendement élevé), au bon réducteur planétaire (capacité de choc, rigidité torsionnelle, étanchéité) et à une chaîne de valves qui pilote finement les transitions. L’insight clé : la précision ne vient pas d’un seul composant, elle résulte d’un ensemble équilibré qui maîtrise pertes, chocs et thermique.

Quelles applications industrielles profitent le plus d’un motoréducteur hydraulique compact et précis ?

La force du motoréducteur hydraulique se mesure dans les environnements où la charge varie, l’espace se réduit et le couple doit rester disponible instantanément. Sur engins de chantier, l’entraînement de chenilles et la rotation de tourelles s’appuient sur des groupes moteurs planétaires intégrés, capables d’absorber de fortes pointes. Les treuils marins ou forestiers privilégient l’hydraulique pour maintenir une basse vitesse régulière en enroulement tout en délivrant une poussée soutenue au démarrage. Les vis d’alimentation de malaxeurs ou d’épandeurs exigent un contrôle fin sans emballement, sous contraintes de poussière et de chocs ; l’hydraulique y tient naturellement sa place.

Dans l’énergie éolienne, la cinématique de pas variable des pales et l’amortissement de freinage sollicitent des actionneurs hydrauliques pour allier densité de puissance et compacité dans la nacelle. En métallurgie, les systèmes d’amenage et de cintrage imposent une commande robuste et une tenue en position malgré les à-coups. Sur machines minières, la tendance à la haute fréquence d’impact et à l’ajustement de l’excitation met en évidence l’intérêt d’une ligne hydraulique bien amortie. Les robots sous-marins opérationnels exploitent des mains mécaniques hydrauliques pour conjuguer finesse de mouvement et résistance à la pression ambiante, le tout dans des volumes confinés.

Cas concret : sur une ligne de découpe lourde, l’entreprise AtlasDécoupe a remplacé un entraînement électrique par un motoréducteur hydraulique pour l’indexage d’une table de 2 tonnes. Le besoin : avancer d’un pas constant à très basse vitesse, puis revenir rapidement en position de départ. En reconfigurant la ligne d’alimentation (coudes réduits, sections adaptées) et en ajoutant une valve anti-retour pilotée pour la tenue en position, l’équipe a obtenu une répétabilité de pas stable sous charge variable. Le bénéfice n’est pas un slogan : moins d’arrêts non planifiés, et une meilleure tenue à la chaleur d’atelier.

Les ascenseurs à fort tonnage, les postes de levage d’atelier, les convoyeurs de chantiers routiers, ou encore les tables d’indexage d’outillages lourds constituent des terrains d’élection. La question à se poser reste simple : l’application exige-t-elle à la fois un couple massif, une vitesse lente stable et une robustesse aux chocs dans un espace serré ? Si oui, un motoréducteur hydraulique mérite un chiffrage comparatif en coût total de possession.

L’angle clé à retenir : la pertinence du motoréducteur hydraulique augmente avec la densité de puissance exigée et la variabilité de charge, à condition que la chaîne complète — de la pompe au retour réservoir — soit conçue pour limiter pertes et chocs.

Comment fiabiliser, maintenir et diagnostiquer un motoréducteur hydraulique orienté précision ?

La fiabilité ne s’improvise pas, elle se construit par un plan de surveillance et une AMDEC vivante. Trois familles de défauts dominent. D’abord, la perte de pression : frottements dans les lignes, étranglements, coudes serrés. Elle se combat par une conception de tuyauterie rationnelle, des orifices dimensionnés, et un contrôle périodique des chutes de pression à débit constant. Ensuite, la perte de débit par fuites internes ou externes : elle ralentit l’axe, fait chauffer l’huile et dégrade la stabilité à basse vitesse. Des contrôles de fuite, joints en bon état et un suivi des rendements sont indispensables. Enfin, le choc hydraulique, déjà évoqué, qui abîme à la fois mécanique et étanchéité, et doit être neutralisé par des rampes et des réglages adéquats.

La cavitation et son corollaire, l’érosion par cavitation, méritent une attention dédiée. Les bulles qui implosent en zone haute pression créent des impacts et rongent les surfaces. L’entrée d’aspiration de pompe et les orifices de restriction constituent des points critiques. La prévention passe par la géométrie des conduites, l’absence de passages étroits superflus, une hauteur de charge suffisante au réservoir, et des états de surface soignés. Les matériaux des composants peuvent être choisis pour améliorer la résistance aux impacts et à la corrosion locale.

Le plan de maintenance raisonné inclut le suivi de la propreté d’huile, le contrôle de la température en charge, et la vérification périodique des seuils de déclenchement des valves. Une simple dérive de viscosité avec la saison suffit à changer la vitesse de sortie et la réponse dynamique. Votre cahier des charges intègre-t-il des tolérances post-échauffement ou se limite-t-il à la pièce « brute » de machine ? Sans ce réalisme, la capabilité process (Cp/Cpk) chancelera au premier été caniculaire.

Sur MecaNord, l’équipe a réduit les arrêts en systématisant trois gestes : mesure de la chute de pression ligne par ligne à débit fixe, purge/dégazage après toute intervention, et test de tenue en position via la valve anti-retour pilotée à chaud comme à froid. Ce n’est ni ésotérique ni coûteux, mais cela transforme une promesse de précision en répétabilité produite.

La phrase-clé pour la fiabilité : maîtriser l’huile, c’est maîtriser la précision. Sans propreté, sans gestion thermique, aucun motoréducteur — fût-il signé des plus grands — ne livrera la stabilité attendue.

Tendances 2026 : quelles évolutions rendent le motoréducteur hydraulique encore plus pertinent ?

Les trois trajectoires qui comptent sont nettes. D’abord la miniaturisation, l’allègement et la modularisation : de plus en plus de fonctions — capteurs de pression/température, valves de sécurité, retours contrôlés — s’intègrent dans un seul bloc. Le bénéfice est double : réactivité accrue et fuites réduites, donc précision améliorée. Ensuite, la fabrication verte et l’écoconception : réduction du bruit et des vibrations par optimisation structurelle, procédés moins polluants et recherche de matériaux qui réduisent frottements et usure. Enfin, l’intégration électrohydraulique : capteurs intégrés, actionneurs proportionnels, lois de commande plus fines qui marient puissance hydraulique et finesse électronique.

Sur le plan économique, la dynamique de substitution des importations s’affirme pour certains composants haut de gamme. Les contraintes logistiques vécues ces dernières années ont incité des fabricants à qualifier des solutions locales offrant un bon compromis performance/coût. Ce n’est pas une « disruption » autoproclamée : c’est un travail patient de qualification, d’essais, et de montée en maturité industrielle. Une PME française de 50 à 500 personnes peut y trouver un levier si elle structure ses critères de choix et ses plans de validation.

Pour décider lucidement, inutile de slogans. Il faut une matrice de décision opérationnelle, appliquée à votre cas d’usage et à vos volumes de série. Le tableau ci-dessous résume les critères concrets à pondérer.

Le message de fond : remplacez les mots vagues par des mesures, et ancrez la décision dans des essais représentatifs. C’est ainsi que la puissance et la précision trouvent leur place commune, sans compromis caché.

Comment choisir entre moteur à engrenages, orbital ou pistons pour un motoréducteur hydraulique ?

Alignez le choix sur votre couple/vitesse et la finesse attendue : engrenages pour la simplicité et la robustesse, orbital (gerotor) pour une excellente régularité à très basse vitesse, pistons (axiaux/radiaux) pour un rendement supérieur et des charges élevées. Validez par des essais à chaud, car la viscosité et les fuites influencent fortement la stabilité.

Quelle place accorder au refroidissement dans un ensemble compact ?

La température d’huile conditionne viscosité, fuites et réponse transitoire. Prévoyez un échangeur dimensionné pour le régime stationnaire le plus défavorable, et instrumentez température/pression. Un test prolongé en charge est le seul moyen fiable de valider la tenue thermique.

Peut-on tenir une position avec un motoréducteur hydraulique sans dérive ?

Oui, via une valve anti-retour pilotée bien réglée, une alimentation stable et des fuites internes maîtrisées. En tenue longue, la dérive dépend des fuites ; instrumenter et corriger par rattrapage périodique si nécessaire.

Comment prévenir le choc hydraulique lors des inversions rapides ?

Utilisez des rampes de commutation (valves de débit), évitez les fermetures sèches, et combinez des valves électromagnétiques avec des étranglements progressifs. Mesurez les pointes de pression pour ajuster les temps de transition.

Quelles normes ou bonnes pratiques suivre pour la propreté d’huile ?

Référez-vous aux classes de propreté usuelles du secteur et contrôlez-les avec un compteur de particules. Couplez un plan de filtration adapté au type de moteur et à la criticité de l’application, avec des contrôles périodiques consignés.
