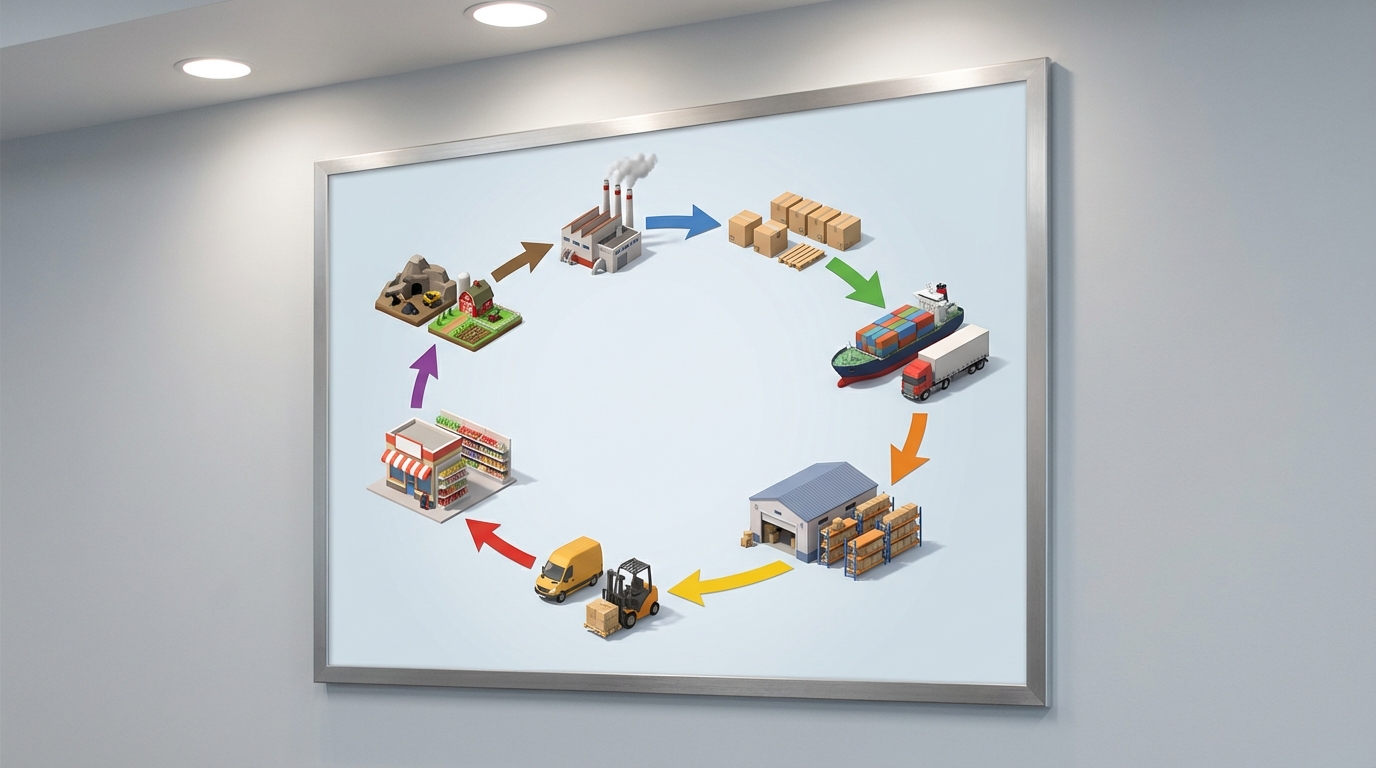

Le schéma de la chaîne logistique que vos équipes devraient avoir affiché dans chaque bureau

Quel schéma de la chaîne logistique afficher pour décider vite et bien ?

Le poster utile ne se contente pas de boîtes et de flèches. Il montre le flux réel, du déclenchement de commande jusqu’au preuve de livraison, en séparant flux physiques et flux d’information. La différence avec une présentation marketing ? Chaque étape porte un propriétaire, une définition de sortie attendue et une mesure.

Sur le visuel, l’entreprise fictive Atelier Lumen place « Commande client », « Vérification crédit », « Allocation stock », « Production ou assemblage », « Contrôle qualité », « Emballage », « Transport », « Livraison », « Retours ». Les systèmes sont alignés sous chaque étape : ERP/MRP pour le calcul des besoins, WMS (Warehouse Management System) pour l’entrepôt, TMS pour le transport, OMS (Order Management System) pour l’orchestration des commandes.

Vérification terrain exigée : « Votre schéma indique-t-il le lead time mesuré poste par poste, ou seulement une moyenne théorique ? » « Le processus de retours existe sur le poster, ou il vit encore dans les e-mails ? » Un schéma sans métriques et sans retours est décoratif, pas opérant.

Quels éléments figurer en priorité sur le poster d’équipe ?

Montrer le takt client (rythme de la demande), les stocks tampons par famille ABC, les points de goulot et les règles d’escalade. Indiquer les formats de données échangés avec les partenaires : EDI, portail fournisseur, API. Colorer en rouge les ruptures fréquentes, en orange les variabilités, en vert les étapes stables. Dernière exigence : inscrire la date de dernière mise à jour et la personne qui l’a validée.

Comment structurer visuellement les flux logistiques sans perdre la réalité du terrain ?

La structure la plus robuste reste « Plan → Source → Make → Deliver → Return ». La cartographie de flux de valeur (VSM) note, sous chaque étape, le temps opératoire, l’attente, l’encours, l’erreur type, ainsi que la donnée qui déclenche l’action suivante. Paramètre technique → mécanisme → impact : un réassort hebdomadaire sur une référence à variabilité quotidienne crée des à-coups dans l’entrepôt. Résultat : surcharge sur le picking et retards d’expédition.

Éviter les mots creux. « Plateforme intelligente » n’a pas de sens sans indicateur. Demander : « Quel OTD (On-Time Delivery) par transporteur ? Quelle capabilité du contrôle qualité sur la famille critique ? Quelle répétabilité du point de mesure inventaire ? » Une fois définis, ces indicateurs figurent sur le poster.

L’IA peut-elle accélérer la création et la mise à jour du schéma ?

Un générateur assisté par IA transforme un fichier de procédure ou un export ERP en diagramme. Décrire le besoin suffit : l’outil propose les nœuds, relie les flux, applique un code couleur. Ensuite, une commande texte réorganise, ajoute un retour, change le titre. Sur grands réseaux, commencer par l’ossature, puis densifier par zones. L’IA trace l’historique et garde un format propre pour impression A3.

Avant affichage, passer par une marche terrain avec opérateurs, planificateurs et transport. La géométrie réelle des flux corrigera les erreurs du bureau. Un poster faux une fois sera ignoré ensuite.

Quels indicateurs inscrire directement sur le schéma pour piloter au quotidien ?

Un indicateur utile est défini, mesurable et relié à une décision. Le poster ne doit pas accumuler des scores décoratifs. Il cible quelques KPI par maillon, reliés à la promesse client et au coût à la pièce. Formule claire, source de donnée, fréquence, propriétaire. Sans cela, l’interprétation diverge et l’action traîne.

Questions de vérification : « Le cahier des charges intègre-t-il les tolérances post-traitement ou raisonne-t-il sur la pièce brute ? » « Le coût de transport intègre-t-il le dernier kilomètre et les échecs de livraison ? » On affiche seulement ce qui déclenche une action claire.

Quelles pratiques adopter pour rendre ce poster actionnable dès cette semaine ?

La valeur naît de la discipline d’usage, pas du graphisme. Atelier Lumen a cadré six gestes simples et mesurables pour faire vivre le schéma. La logique : paramètre de routine → mécanisme d’équipe → impact visible.

1. Mise à jour hebdo avec sources tracées (ERP, WMS, TMS), horodatée et signée.
2. Revue debout 15 min par zone : un écart, une cause racine, une action, un responsable, une date.
3. Code couleur standard partagé entre sites pour éviter les interprétations locales.
4. Gemba mensuel : marche terrain pour valider que la réalité colle au poster.
5. Escalade claire : si le délai traverse l’orange, qui décide quoi, sous 24 h.
6. Archivage des versions pour analyser dérives récurrentes et saisonnalités.

Exemple concret : une PME d’assemblage a déplacé l’emballage avant le contrôle final. Mécanisme : moins de manutention. Impact : baisse immédiate des doubles manipulations et fiabilisation de l’OTD. Avant de copier, tester sur une famille pilote, mesurer une semaine, puis généraliser.

Pour aller plus loin, un livre blanc pratique peut servir de référentiel ; priorité toutefois aux essais mesurés sur pièces et commandes réelles.

Comment intégrer retours, risques et empreinte carbone sur le même schéma affiché ?

Un poster qui oublie le reverse logistics reste incomplet. Ajouter « Autorisation de retour », « Contrôle retour », « Réintégration stock » ou « Rebut ». Chaque nœud porte la décision et la donnée d’entrée. Cette clarté accélère le remboursement et réduit les litiges.

Les risques gagnent à être visibles au même endroit. Rupture mono-fournisseur, aléa météo, coupure SI, capacité transport saturée. Un pictogramme sur le nœud, une note de contournement, un propriétaire. Paramètre : dépendance critique. Mécanisme : retard cascade. Impact : hausse de lead time et coût express. La visibilité crée la préparation.

L’empreinte carbone se pose sans discours vague : afficher le poste dominant par flux (amont, entrepôt, transport sortant). Pas besoin d’un chiffre si le facteur d’émission est en cours de consolidation ; une flèche « poste majeur » oriente déjà les arbitrages de lot de production et de consolidation transport. Vérifier ensuite avec le service climat sur un lot pilote.

Dernière brique : la gouvernance. Nommer qui décide d’une reroute OMS, qui valide une substitution fournisseur, qui déclenche un contournement portuaire. Un schéma clair réduit les débats et sécurise les délais.

Comment exploiter l’IA pour maintenir la vérité du poster ?

Importer la procédure, générer la première version, imprimer, marcher le terrain, corriger, puis verrouiller. Au changement d’organisation, décrire en texte l’ajustement et laisser l’outil régénérer la mise en page. L’IA ne remplace pas la validation terrain ; elle raccourcit le cycle de mise à jour, ce qui maintient la confiance.

Où positionner le stock tampon sur le schéma ?

Entre l’étape la plus variable et la plus contrainte. L’objectif est de découpler variabilité et goulot. Indiquez la taille cible, la règle de révision et la donnée de déclenchement (point de commande ou DDMRP).

Combien de KPI afficher sans surcharger ?

Cinq à huit, reliés à une décision précise. Un KPI qui n’entraîne aucune action doit disparaître du poster. Priorité aux mesures de délai, service, qualité et coût de non-qualité.

Faut-il un schéma par site ou un schéma groupe ?

Les deux. Un poster groupe pour la vision réseau, des posters site pour le pilotage opérationnel. Même légende, mêmes définitions, pour éviter les malentendus.

Comment éviter que le poster devienne obsolète ?

Installez une routine de mise à jour hebdomadaire avec sources datées, et un gemba mensuel. Toute modification SI ou process entraîne une révision immédiate et la diffusion contrôlée de la nouvelle version.

Où placer la version numérique ?

Dans l’OMS ou le référentiel documentaire, avec un lien QR sur chaque poster papier. La version numérique permet le zoom par produit et l’historique des écarts.
